钢筋切断,切断的钢筋落入受料架时,由于弹簧作用,刀殆又回到原位,完成-个循环。

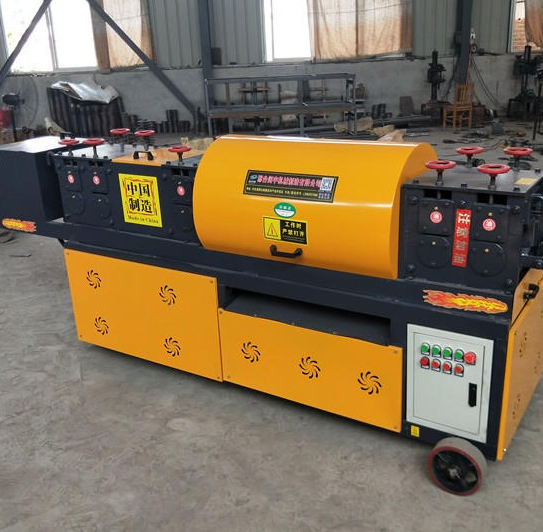

性能结构:
调直机构-
-由调直辊、调直压块、和两端轴承座构成,完成对线材的调直工作。其动力为安装在机架下部的电动机,通过三角带带动调直轴高速旋转。
进给机构-
-压轮部分由两个同步运转的压轮组成,通过三角皮带链条传动,带动-对齿轮副,其同轴的一对压轮随之同步运转。
工作时,金属线材通过压轮外圆的线槽在摩擦力的作用下向前运行,调整压轮弹簧可改变线材进给速度。其最大值等于压轮外圆线速度。
工作中,应根据加工线材的直径和刚性适当调整压励,以获得最佳调直效果和生产效率。切断机构一切断机构由一 -偏心机构跟直丝道一端的刀架共同完成切断动作。
偏心机构由主轴、滑块、偏心轮、摇臂、及冲头组成,助力由切断电机通过三角皮带传动使主轴旋转,在偏心机构作用下冲头做上下往复运动。
工作时,当直丝道线槽内的金属线达到定长时,金属线在压轮组摩擦力的作用下迅速将直丝槽向前推动,刀头顶部的冲头压块后部的凸台移动至冲头的工作行程内,此时通过冲头压块冲
切头,从而定长切断金属线材。
与此同时,冲头块下行时,其下面压下槽封扭铁,使封线杆绕导杆旋转,脱开线槽内被切断的线材,在動作用下自动落入线斗内,冲头上行时刀头亦随之上行,在扭簧作用下,封线杆
重新封住线槽。直丝槽在线材推力消失后,在拉簧作用下恢复初始状态,进入下-循环。
落丝机构-
承料架由旋风,挡料杆,心轴,底座等组成,线盘可绕心轴旋转,放上盘形线材后,在进给机构拉动下,旋风可连续、自动给料。
