钢管扩径机,钢管扩径机的工作原理

TIME: 2020-06-12

扩径机属于直缝金属焊管整形设备,它是用锥体扩胀头,在钢管内扩胀,到达消弭钢管的成型压力,并保证直缝焊钢管全长段真径大小分歧。设备由小车,扩胀器,任务套筒,固定座,油缸,光滑站,台架,液压站,电控零碎组成。扩胀器设置在小车,扩胀器由任务套筒衔接在油缸上,扩胀器是由扩胀头,扩胀块,导向盘,拉杆等组成。经过分段式机器挤胀工艺保证直缝金属焊管外形定径,消弭应力的大型设备

钢管扩径机的工作原理是将经过成型、内外焊合格的钢管套在扩径机的模具上,通过模具在径向方向向外扩张,钢管在模具的作用下同时扩张,钢管材料产生流动变形从而使内应力重新均匀分布,通过对模具径向位移的严格控制,可使钢管材料的流动变形得以控制,从而使管端在限定长度内的直径精度、圆度精度达到API5L等标准要求。

该机是埋弧焊接钢管生产线的专用设备,它是用来对直缝焊接钢管或螺旋埋弧焊接钢管的管端(螺旋焊接钢管管端250mm范围内的内焊缝经过修磨处理,余高不大于0.5mm)进行冷扩成型,使管端在限定长度内的直径尺寸及圆度达到允许的范围内,从而达到整圆管端、便于焊接的要求。

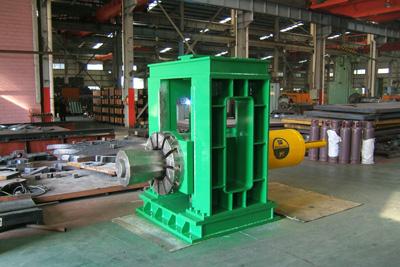

钢管扩径机


二、 技术参数及性能指标

1、 产品参数

1) 扩径钢管直径范围:¢508~¢920mm

2) 扩径钢管壁厚范围:6~20mm

3) 材料等级:~X70

4) 扩径钢管长度范围:8~12.5m

5) 扩径钢管单重:Max6吨

6) 扩径钢管质量要求:符合API SPEC5L标准要求焊接钢管,而且管端250mm范围内焊缝等余高不大于0.5mm。

2、 扩径机参数

1) 扩径方式:液压扩径

2) 扩径长度:平直段最大150mm(100~150mm可调,过渡段100mm)

3) 扩径率:Max1.5%D

4) 扩径后钢管精度范围:

直径公差:D-0.5+1.6(采用周长法测量)

椭圆度:0.6%D(在保证扩径率0.3%以上)

5) 生产节奏:¢711以下,3min/根;¢711以上,4~5min/根

三、 技术性能

1、 该机能完成¢508~¢920mm钢管的扩径,液压系统附带水冷却降温,液压元器件主要采用上海立新液压件厂产品,扩径液压缸的密封圈采用广州液压研究所的产品,液压泵电机采用上海南洋电机厂的产品。

2、 扩径头沿钢管轴线方向移动范围为0~500mm。

3、 扩径盘表面有防碰装置。

4、 扩径头中心在高度方向上可调,并可以做到与钢管轴线的机动找正。

5、 扩径模具定位可靠、安装、更换方便。

6、 对扩径头的润滑不会污染钢管内壁。

7、 扩径头锥体设有防尘与保护装置。

8、 编程器选用德力西PLC编程器。
